metalgraph

Concepto

Metalgraph es nuestro sistema de imagen perforada que convierte chapa metálica en superficie gráfica. A partir de una imagen, textura o patrón, generamos un mapa de perforaciones que crea profundidad, luz y lectura visual a cualquier escala. Combina diseño, ingeniería y precisión para ofrecer paneles durables, estables y personalizables, ideales para fachadas, interiores y proyectos que buscan identidad y carácter propio.

Metalgraph permite trabajar desde composiciones abstractas hasta imágenes figurativas, integrando plegados, materiales y terminaciones según la tipología elegida. El resultado: una solución estética y funcional, con un impacto visual sólido y contemporáneo.

Variantes

Metalgraph ofrece cuatro variantes de diseño que determinan cómo se interpreta la imagen original y cómo se combina la perforación con las zonas lisas del panel. Cada tipología produce una lectura visual distinta y se selecciona según el nivel de detalle buscado, el uso del panel y el impacto estético deseado.

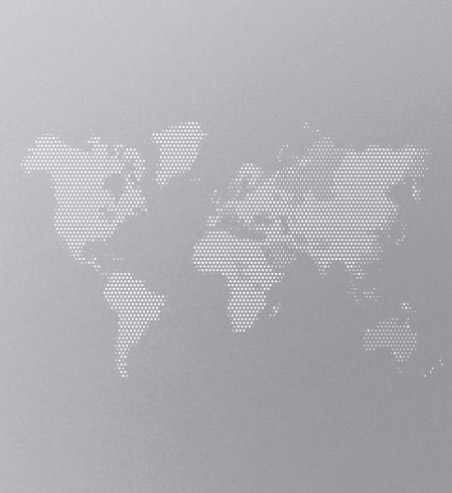

IP · Imagen perforada (fondo liso)

La imagen se construye exclusivamente con perforaciones sobre un fondo liso. Ofrece lectura nítida y definida, ideal para imágenes figurativas, retratos o diseños que requieren claridad visual.

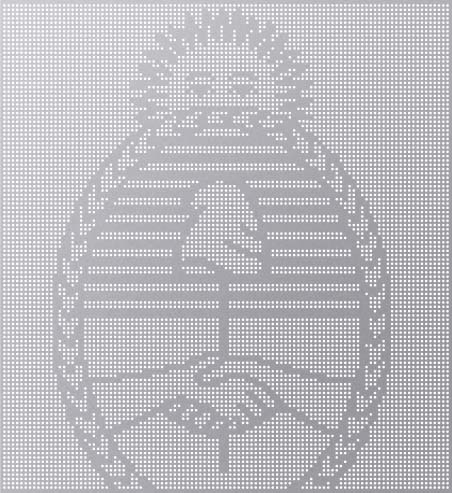

IL · Imagen lisa (fondo perforado)

El panel se mantiene mayormente liso y la perforación dibuja contornos y sombras de la imagen. Genera un efecto inverso donde el protagonismo está en las áreas lisas, con una estética más sutil y gráfica.

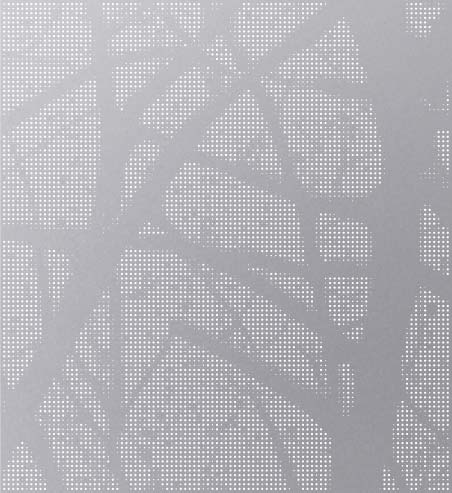

LP · Liso + perforado

Combina zonas lisas y áreas perforadas dentro de un mismo panel para crear profundidad, volumen y variaciones de textura. Es la variante más versátil para composiciones artísticas y patrones con jerarquías visuales.

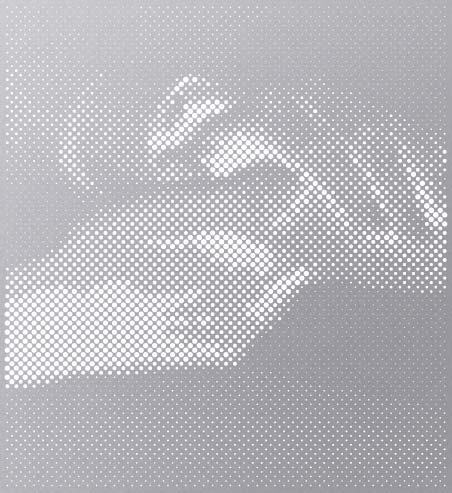

TP · Todo perforado

La superficie completa del panel está perforada, variando diámetros y densidades para formar la imagen. Ideal para pantallas, fachadas ventiladas o proyectos donde se busca un efecto uniforme y una lectura continua de la imagen.

Cómo funciona

Convertir una imagen en una chapa perforada implica traducir la fotografía original a un patrón de perforaciones utilizando punzones de distintos diámetros. Es un proceso técnico y minucioso que requiere criterio de diseño, tratamiento de imagen y precisión en la modulación para garantizar una lectura correcta a escala arquitectónica.

El proceso comienza cuando el cliente envía la imagen en la mayor calidad posible e indica la tipología de perforado deseada: IP, IL, LP o TP. A partir de esto, generamos la interpretación visual y definimos materiales, espesor, plegados y modulación. Trabajamos con tres niveles de resolución (alta, media y baja), determinados por la cantidad de perforaciones por m².

• Mayor resolución: mayor definición y detalle visual.
• Menor resolución: lectura más abstracta y menor costo.

Según la complejidad del diseño y la escala del proyecto, las chapas especiales pueden requerir desarrollo adicional de imagen y modulación, que se presupuestará por separado. El resultado es un panel metálico con una lectura visual sólida, estable y preciso en su comportamiento estructural.

Terminación superficial

La terminación superficial define el aspecto final del panel y su comportamiento frente al desgaste, la corrosión y la exposición ambiental. Según el material y las necesidades del proyecto, se pueden aplicar distintos tipos de acabado:

• Pintura electrostática: el acabado más utilizado para exteriores e interiores. La pintura en polvo al horno garantiza una superficie uniforme, resistente y libre de imperfecciones. Contamos con un catálogo de colores estándar y, según la cantidad requerida, es posible desarrollar colores especiales.
• Anodizado (aluminio): genera una capa superficial estable y altamente resistente a la corrosión. Disponible en distintos tonos y espesores. Recomendado para zonas costeras o ambientes agresivos.
• Esmerilado (acero inoxidable): se utiliza cuando se busca una estética más técnica o un nivel de durabilidad superior.
• Chapa revestida / prepintada: material con recubrimiento aplicado de fábrica, en colores y texturas específicas. Se emplea principalmente en interiores.
• Acero corten: acero de alta resistencia atmosférica que desarrolla de forma natural una pátina superficial estable y protectora, con una estética cálida y contemporánea sin necesidad de pintura.
• Acabados especiales: texturas, microtexturas, efectos metalizados, perlados u otros tratamientos según proveedor y volumen de producción.

No trabajamos con tratamientos de cromado debido a su impacto ambiental y a las restricciones de uso que presenta en la mayoría de los países.

• Catálogo de colores - Pintura electrostática
• Catálogo de colores - Anodizados

Inspiración y referencias

Los proyectos realizados con Metalgraph demuestran la versatilidad, precisión y calidad visual del sistema aplicado en distintas escalas y tipologías arquitectónicas. Cada obra refleja cómo la imagen perforada puede integrarse en fachadas, interiores y elementos urbanos, aportando identidad, profundidad y carácter propio.
